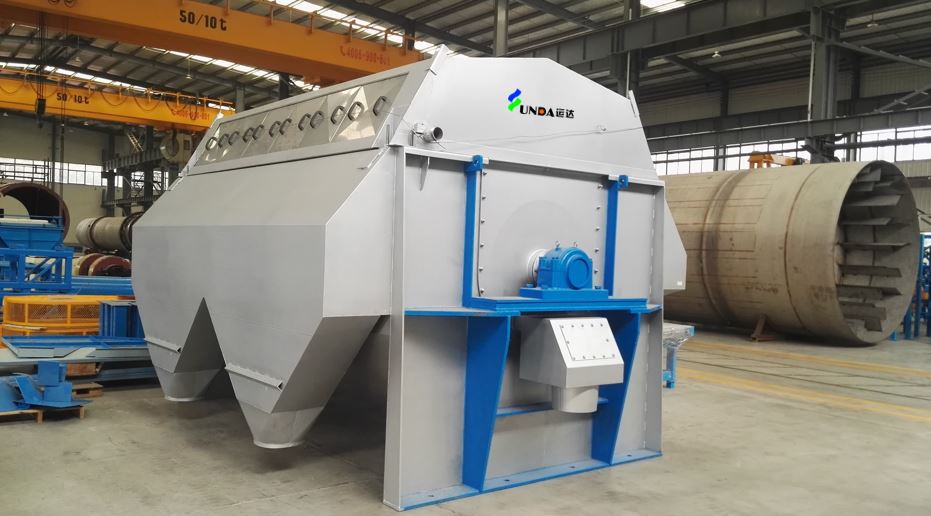

盘式浓缩机

盘式浓缩机

产品简介:

ZNP 型系列重力多盘式浓缩机,是凭据我厂在盘式过滤机设计制造上积累多 年的实践经验,同时吸收海内外先进技术经验的基础上,结合海内造纸企业的实 际情况,自主开发设计的浆料浓缩设备 。该设备属于连续回转式浓缩设备,主要 用于游离度较低(打浆度较高)、纤维较短或浆浓度较高的机械木浆、废纸浆、苇 浆、竹浆、庶渣浆、草浆等浆料的脱水和浓缩 。

免费获取报价

7*24小时免费咨询热线

0371-62586186

突出优势

结构原理

本机主要有槽体、上罩、主轴、扇形板、洗网装置,传动装置等组成,其详细结构见设备总图 。

  1. 槽体:槽体包括进浆槽、中间槽、出浆槽三大部分,纸浆从进浆槽进入后,在槽体内不绝浓缩,并流动到出浆处,经溢流后从出浆槽排出机外 。槽体接纳顺流式结构,由钢板及型钢焊接而成 。
  2. 上罩:由钢板焊接而成,盖板上有窗口,翻开上面的运动罩板,即可视察各部分的运行情况 。设备检修或更换滤网时,可通过罩体上的吊耳将其移开 。
  3. 滤盘:由 8 块不锈钢扇形板拼装而成,外覆不锈钢滤网,滤网网目 40~60目,扇形滤板装置在主轴外径上,与主轴间通过螺栓联接,结构牢固,装拆便当 。
  4. 洗网装置:通过喷水管上的超薄自清洗喷嘴喷出 0.6~0.7 MPa 的高压水将滤网面上粘附的浆料冲洗掉,并对滤网进行冲洗,从而使滤网恢复过滤能力 。喷水总管两端均为 G3”管螺纹,且可通过旋转调理喷水总管角度改变喷嘴洗网位置 。
  5. 传动装置主要由悬挂式实心轴减速机、带轮变频电机、扭力臂等组成,通过调理变频电机速度可调解浓缩机的滤盘转速,适应浓缩历程的工艺要求 。

参数表

型号 ZNH25 ZNH35 ZNH45 ZNH55
滤盘直径:(mm) 2500 3500 4500 5500
盘:(㎡) 8.5 16.7 26 38
扇形板数量:(盘) 12 14 16 18
